SITRANS LR500 新系列
SITRANS LR500 新型雷達波液位計家族
SITRANS LR500 系列是面向各類液體與儲罐液位測量的新一代 80 GHz FMCW 雷達液位計家族，專為石化、精細化工、水處理、食品飲料及能源等行業打造。全系列量程可達 120 m，涵蓋一般儲罐、反應釜到高塔與大型終端罐等多樣工況。SITRANS LR510、LR530、LR550、LR580 四款型號分別對應從標準應用到高壓、高溫與關鍵安全場景的不同需求，提供靈活選型與一致的操作體驗。
憑藉窄波束、高動態範圍與先進信號處理，LR500 系列在蒸汽、冷凝、攪拌與泡沫等複雜條件下仍能保持高精度與穩定性，並支援多種通訊協定與智慧診斷功能，便於整合至數位化工廠。其非接觸式測量設計提升本質安全與設備壽命，同時降低維護需求與能耗，兼顧安全可靠、智慧化運維與低碳環保，為企業提供長期、可持續的液位測量解決方案。
SITRANS LR510 適合一般液體儲罐與公用工程系統，提供經濟而精準的液位監測；LR530 則針對中高難度工況，如帶攪拌、輕微泡沫或變化較大的介質，確保量測穩定可靠。LR550 面向高壓、高溫或具腐蝕性的嚴苛環境，兼顧安全等級與長期耐用性；LR580 則為高階智慧型型號，強化通訊、診斷與整合能力，適用於關鍵儲罐與需要高度自動化的場域。
整個 LR500 系列在設計上強調模組化與易於安裝調試，可快速完成開機設定並縮短停機時間。透過高精度 80 GHz FMCW 技術與先進演算法，使用者能在全量程範圍內獲得穩定、可追溯的測量數據，支援過程優化、能源管理與安全監控，協助企業在提升產能與品質的同時，實現更高的安全標準與低碳營運目標。

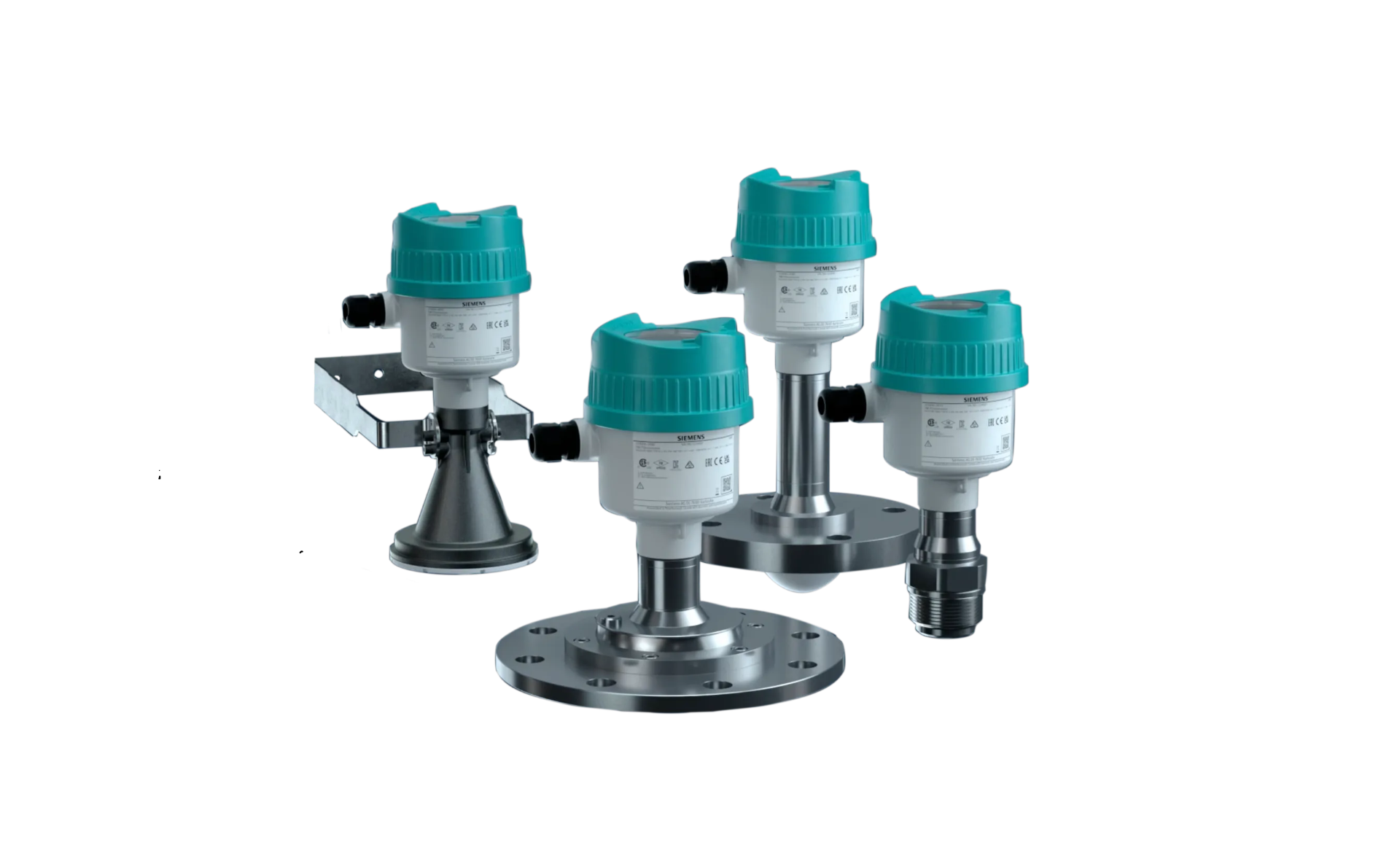

SITRANS LR510 / LR530 / LR550 / LR580

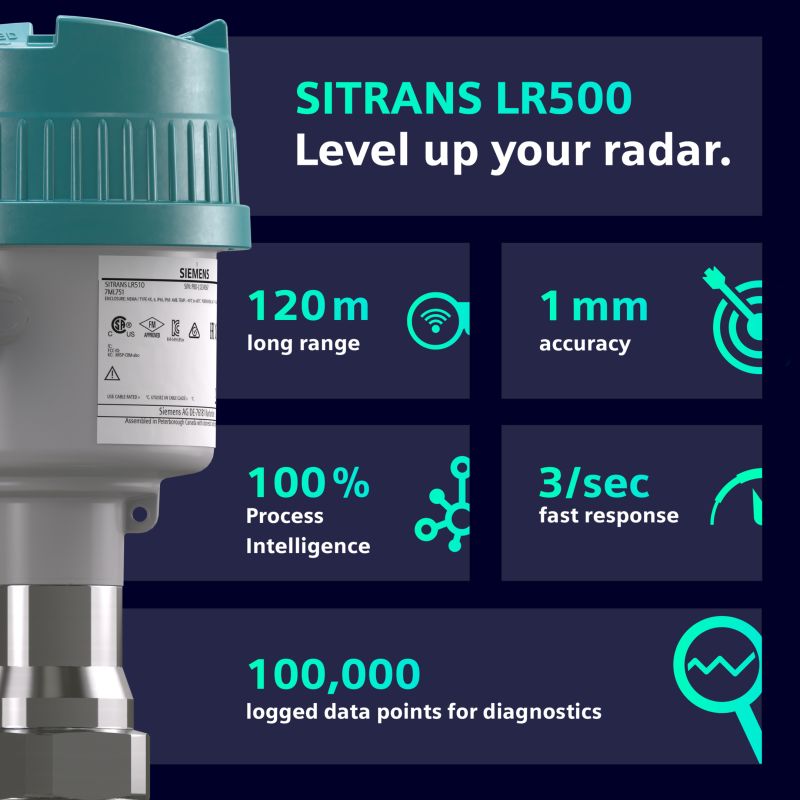

SITRANS LR500 系列技術優勢與功能特性
1. 80 GHz FMCW 雷達與 1 mm 精度
採用 80 GHz FMCW（連續調頻波）雷達技術，具備極窄波束角與優異的抗干擾能力，可在狹小槽罐、複雜內部結構或多種障礙物環境中仍維持穩定量測。1 mm 級量測解析度與高重複性，特別適合高價值物料、批次控制與庫存管理等對精度要求極高的應用，並可有效降低安全溢流與缺料風險。
2. 符合 IEC 60770-1 與 API 2350 規範
量測性能與輸出行為符合 IEC 60770-1 對工業過程量測儀表的要求，確保在溫度、壓力與電源波動等工況下仍維持可預期的線性與穩定性。同時滿足 API 2350 對儲罐溢流保護的相關要求，可作為溢流預警與安全聯鎖系統的一部分，協助使用者符合石化與油品行業的安全與合規標準。
3. 相容 HART 7 通訊
支援 HART 7 通訊協定，可在現有 4–20 mA 迴路上疊加數位通訊，實現參數設定、診斷資訊讀取與設備識別等功能。透過 HART 主站或資產管理系統，使用者可集中管理多台 LR500，進行韌體版本管理、狀態監控與預防性維護，降低現場巡檢與維修成本。
4. 就地按鍵調試與 SIMATIC PDM 遠端調試
裝置提供直觀的就地按鍵與選單導引介面，工程人員可在現場快速完成基本參數設定，如量程、空罐/滿罐標定、輸出配置與回波學習等。搭配 SIMATIC PDM（Process Device Manager），可透過 HART 或其他通訊介面在控制室進行遠端調試與參數備份，支援批次下載與上傳，縮短開車時間並降低人員進入危險區域的需求。
5. 帶背光的就地顯示與回波曲線顯示
內建高對比背光顯示器，即使在昏暗或強光反射環境中仍能清晰讀取液位、百分比、診斷狀態與錯誤代碼。回波曲線顯示功能可在現場直接觀察真實回波與干擾回波分布，協助工程師判斷安裝位置是否合適、攪拌器或內部構件是否造成干擾，並可作為後續優化參數與故障排查的重要依據。
6. 過程智慧信號處理與近量程回波抑制
LR500 內建專用演算法，針對液位回波進行智慧化信號處理，可在泡沫、蒸氣、溫度梯度或介電常數變化等工況下仍維持穩定量測。近量程回波抑制功能可有效過濾法蘭、噴嘴、攪拌器上方結構等近距離強回波，避免其誤判為液位，特別適合短罐、高攪拌或頂部結構複雜的應用場景。
7. 自動虛假回波抑制與固定干擾抑制
透過自動虛假回波學習功能，裝置可在啟動或調試階段記錄槽內固定干擾源（如梯子、加熱盤管、支撐結構等）的回波特徵，並在後續量測中自動加以抑制。固定干擾抑制機制可長期穩定運行，即使工況略有變化，也能維持對真實液位回波的優先辨識，降低誤報與量測跳動，提升系統可靠性。
8. 100,000 點數據記錄與智慧化資料分析
內建高容量數據記錄器，可儲存多達 100,000 筆量測與診斷數據，包括液位變化、回波品質指標、溫度與警報事件等。這些歷史數據可透過 SIMATIC PDM 或上層系統匯出，用於趨勢分析、庫存優化與設備健康評估。藉由長期數據比對，可及早發現異常工況，如沉積、泡沫增加或工藝條件改變，支援預知維護與工藝優化。
9. 低功耗、低碳設計
LR500 採用高效率電子設計與智慧電源管理策略，在確保量測性能的前提下大幅降低功耗，適用於大規模佈點與遠端站場。低功耗不僅有助於減少配電與散熱需求，也可降低整體碳足跡，符合企業節能減排與永續發展目標，並為未來搭配太陽能或備援電源提供更大彈性。
10. 符合 NAMUR NE107 診斷標準
裝置診斷訊息依照 NAMUR NE107 標準分類，例如「故障」、「需維護」、「功能檢查」與「外部影響」等，並以清晰的狀態圖示與代碼呈現。這種標準化診斷方式可與 DCS 或資產管理系統無縫整合，讓維護人員快速判斷問題嚴重程度與優先順序，縮短停機時間並提升整體設備效率（OEE）。
11. 針對有毒有害物料的二次密封安全設計
對於有毒、有害、易揮發或高腐蝕性介質，LR500 可選配二次密封結構，當一次密封失效時仍能提供額外防護層，避免介質外洩至大氣或儀表腔體。此設計有助於滿足嚴格的過程安全與環保要求，降低人員暴露風險與環境污染，特別適用於化工、精細化工、製藥與危險品儲運等高風險場域。

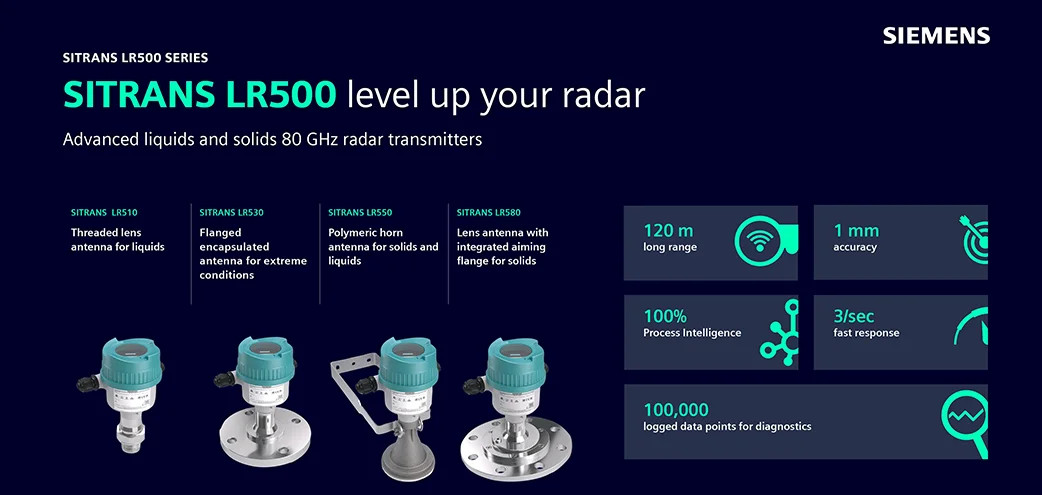

SITRANS LR510 / LR530 / LR550 / LR580 天線結構與應用差異
SITRANS LR510、LR530、LR550、LR580 透過不同天線結構，對應多樣化的工況需求，從一般液位儲罐到惡劣粉塵環境，都能提供穩定可靠的雷達測量。LR510 螺紋密封型透鏡天線體積精巧，適合安裝空間有限的一般儲罐、日用槽或機械設備上，可用於水、一般化學品與公用工程系統，安裝維護方便，特別適合 OEM 或改造案。
LR530 法蘭全塑封透鏡天線採用全塑封設計，對腐蝕性介質與清洗液有更佳耐受性，適用於化工儲槽、酸鹼藥液槽、廢水處理與食品、製藥 CIP/SIP 等工藝。法蘭連接提供更高密封等級與機械強度，適合中高壓或需要嚴格防漏的應用。
LR550 塑鋁喇叭型透鏡天線結合塑料與鋁合金喇叭結構，具備較高的發射能量與抗干擾能力，特別適合戶外或粉塵環境，如骨料、礦砂、水泥、穀物筒倉與煤倉等固體料位測量。喇叭天線有助於在高粉塵、強反射與長量程條件下維持良好信號品質。
LR580 法蘭型平面透鏡天線則針對大型儲罐與長量程應用設計，例如石化原料罐、成品油罐、大型水庫或港口裝卸儲槽。平面透鏡天線具備窄波束角與優異的聚焦能力，可在高罐頂、內部結構複雜或有攪拌器的情況下，仍維持穩定回波與高測量可靠性。透過多種天線結構的靈活選擇，使用者能依介質特性、安裝條件與環境要求，配置最適合的 LR 系列機型，全面提升工藝監控與安全管理水準。
